Drone monteli manyetik araştırmalar, kayaç/kayaların sahip olduğu yerel manyetik değişimleri tespit etmek için jeomanyetik alanın yoğunluğunu belirlenmesidir. Elde edilen havadan manyetik veriler genellikle herhangi bir manyetik mineral konsantrasyonunu doğrudan tespit etmek için jeolojik oluşumların, bunlara etkisi olan anomali ve fayların haritalanmasını desteklemek için kullanılır.
Birçok farklı türde havadan manyetik jeofizik araştırma vardır: manyetik, radyometrik, elektromanyetik, gravimetrik sensörleri helikopter, uçak veya dron platformlarına sabitleyerek belli bir metrede ölçümler alınır. Bu araştırmalar, herhangi bir hat kesmeye gerek kalmadan erişilemeyen veya hatta tehlikeli olabilecek geniş alanların etkili bir şekilde kapsanmasını mümkün kılar, böylece genel giderleri önemli ölçüde azaltır ve maliyetler büyük bir alan için herhangi bir jeofizik araştırma arazi etüdünden daha düşük olur. Bununla birlikte, sağladıkları çözünürlük karasal jeofizik araştırmalardan daha kat kat yüksektir.
Manyetometreler, karadaki mayınları, metalik maden araştırmaları, gömülü boru, kablo altyapısı, arkeolojik alanlardaki manyetik malzemeleri ve patlamamış mühimmatları çok rahatlıkla tespit edebilir.

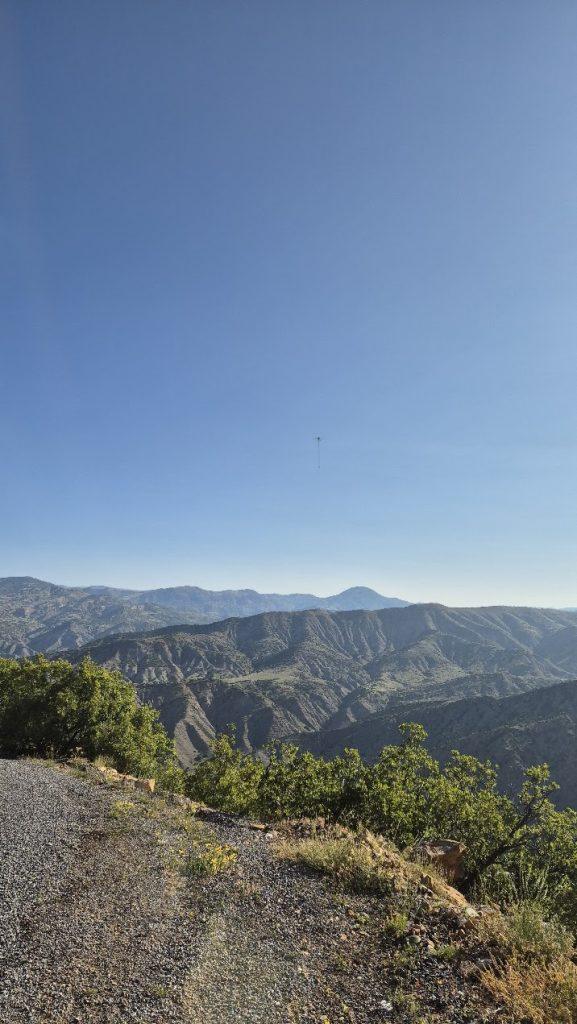

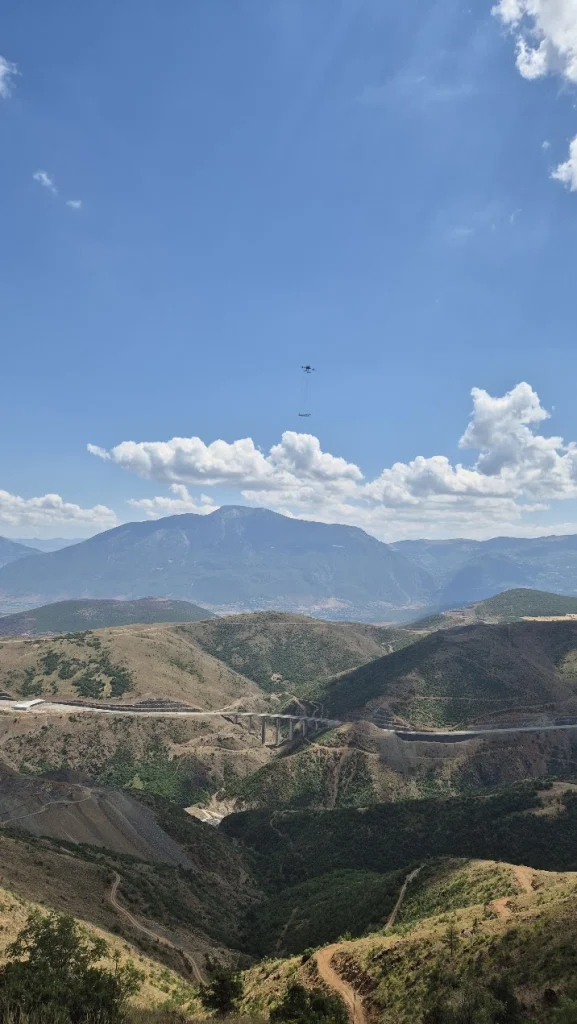

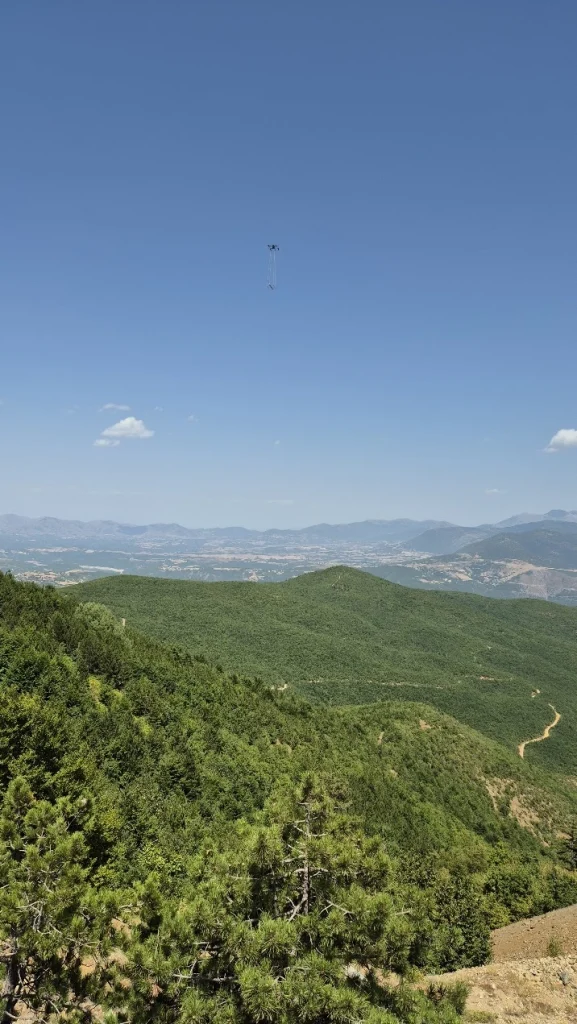

İHA/Drone teknolojisindeki son gelişmeler, daha uzun uçuş süreleri, hassas navigasyon sistemleri entegresi ve yük taşıma yetenekleriyle daha da uygulanabilir hale getirdi. Drone
Drone tabanlı Manyetometrelerinin avantajı, geleneksel karasal el tipi tarama ve insanlı uçak sistemlerine kıyasla daha güvenli, daha verimli ve uygun maliyetli yüksek çözünürlüklü veri elde edilebiliyor olmasıdır.
İHA GPS ve manyetometre verilerinin entegrasyonunu yaparak kolaylıkla coğrafi referanslı haritalar oluşturabiliyoruz.
Veri İşlem ve Sunum

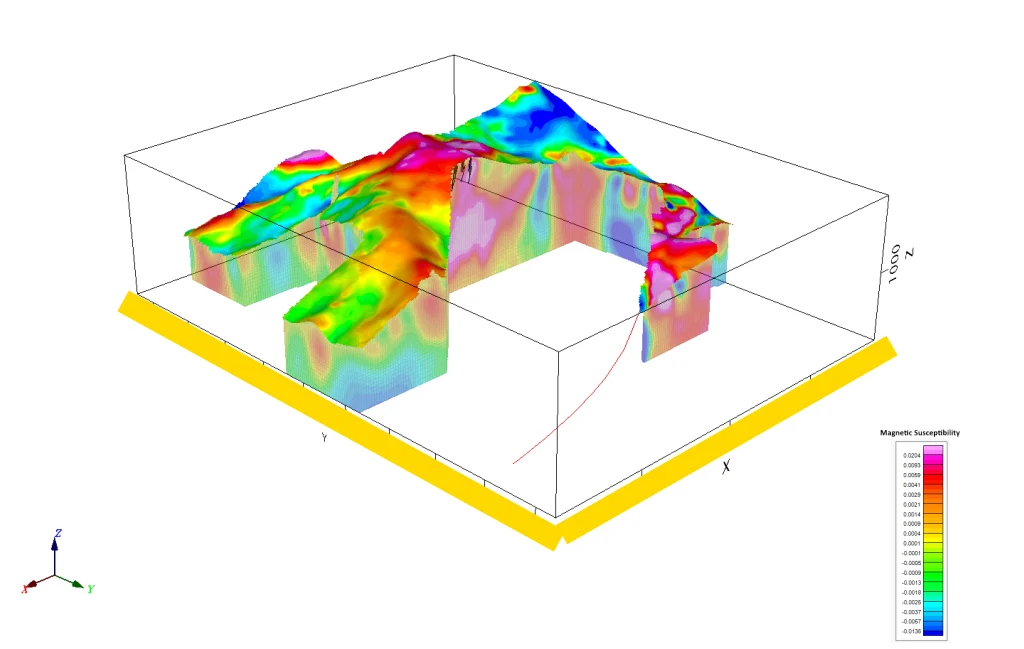

Tipik olarak, veriler bir sahada sistematik bir şekilde toplanır ve daha sonra yüzeyin bir haritasını üretmek için yorumlanabilecek konturlu bir harita (nT veya nT/m birimlerinde) olarak sunulur. Tek bir anomalinin genliği ve şekli, rezerv alanlarının, jeolojik yapıların veya gömülü hedeflerin boyutlarını, yönelimini ve manyetik hassasiyetini yansıtacaktır.
Yürüme ile yapılan manyetik ölçümler, yüzey girişiminden büyük ölçüde etkilenir. Dolayısıyla ölçüm doğruluğu azalır. Örnekte de görüldüğü üzere drone ile yapılan manyetik ölçümlerde bu etki bariz şekilde azalmaktadır.
Kullanılan Ekipmanlar ve Özellikleri
Geometrics MagARROW
Geometrics MagArrow MFAM Teknolojisi
Optik Pompalı Sezyum
Manyetometresi
- Çalışma Aralığı: 20,000nT ila 100,000nT
- Çalışma Bölgeleri: Ölü bölgeler olmadan dünyanın herhangi bir yerinde çalışmak için yapılandırılabilir.
- Gürültü/Hassasiyet: 0,005nT/√Hzrms
- Maksimum Örnekleme Hızı: 1000Hz
- Bant Genişliği: 400Hz
- Yönlendirme Hatası: 360º ekvatoral ve kutupsal dönüşlerin tamamında ±5nT
- Çalışma Sıcaklığı: -10ºC ila +40ºC
GEM DroneMag 25U/35U
Optik Pompalı Potasyum
Manyetometresi
- Hassasiyet: 0,022 nT @ 1 Hz / 0,0002 nT @ 1 Hz
- Çözünürlük: 0.0001 nT
- Mutlak Doğruluk: +/- 0,1 nT
- Yönlendirme Hatası: + / – 0,05 nT
- Dinamik Aralık: 15.000 ila 120.000 nT
- Gradyan Toleransı: 50.000 nT/m
- Örnekleme Aralıkları: 1, 2, 5, 10, 20 Hz
- Çalışma Sıcaklığı: -40°C ila +55°C
QUSPIN Gen-2
Optik Pompalı Rubidyum
Manyetometresi
- Hassasiyet: Skaler: <3 pT/√Hz; Vektör: <0,1 nT/√Hz (isteğe bağlı eklenti)
- Veri Hızı: 1000 örnek/sn (maksimum)
- Bant genişliği: 500 Hz
- Ölü bölge: Sadece eksenel, dünya alanı etrafında < +/- 7º koni (tipik <5º) (diyagram)
- Başlık Hatası: <3 nT telafi edilmemiş
- Dinamik Aralık: 1000 nT ila 150.000 nT
- Çalışma Sıcaklığı: -15 ile+ 55 derece °C
Detaylı Drone Monteli Manyetik Sensör Karşılaştırmaları
Drone ile Havadan Manyetik Araştırmaların Avantajları
- RTK doğruluğu(cm doğruluğunda) kullanılarak istenilen hatlarda ölçüm imkanı
- Tüm zorlu arazilerde hızlı veri toplama
- Ani sensör hareketleri olmadan sorunsuz veri toplama

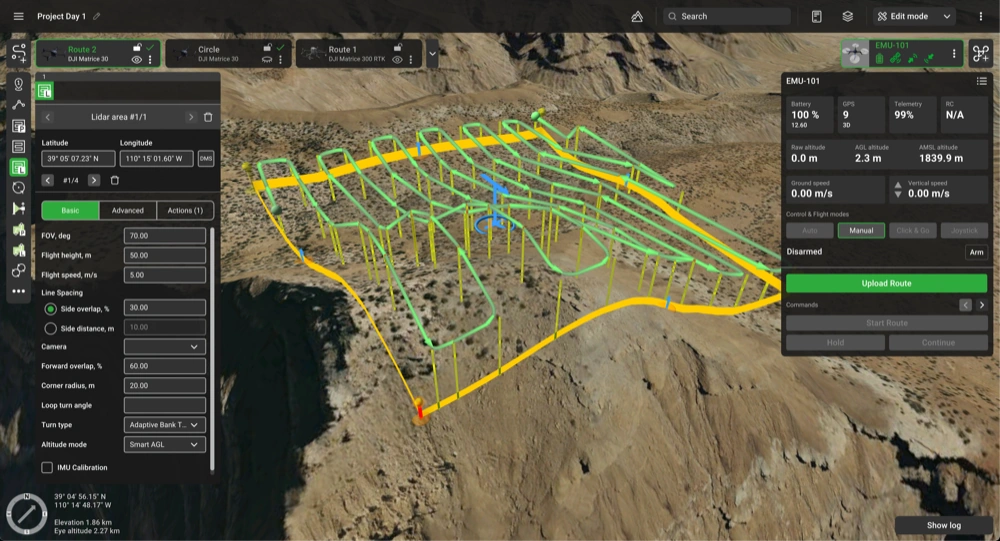

- True Terrain Follow (Gerçek Yükseklik Takip) modu ile sabit yükseklikten doğru veri toplama
- Su ve bataklık alanlarda kolaylıkla veri toplama,
- Tehlikeli sahalarda (mayınlı alanlarda) çalışma imkanı,
- Çok fazla eğimli ve girilemeyecek derin vadilerde araştırma imkanı,
- Geniş alanları ekonomik olarak hızlı bir şekilde araştırmak
Her şeyden önce drone manyetik araştırmaları, en erişilemez arazilerde bile jeofizik verileri elde etmenin güvenli ve güvenilir bir yolunu sunar.
Havadan Manyetik Çalışmalar Uygulama Alanları
- Jeolojik yapıların tanımlanması
- Manyetik yapıların tanımlanması
- Maden kaynaklarının araştırılması
- Hidrokarbon araştırmaları
- Fayların belirlenmesi
- Litoloji sınırlarının belirlenmesi
- Arkeolojik araştırmalar
- Gömülü yapıların tespiti
- Patlamış ve patlamamış mühimmatların (UXO) tespiti
- Terkedilmiş petrol kuyuları tespiti
- Eski maden galerilerinin belirlenmesi
